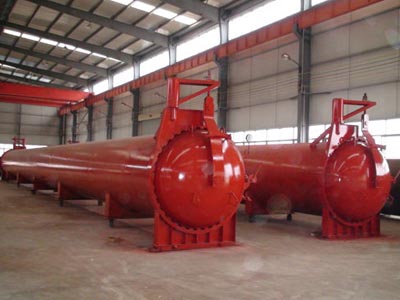

蒸压釜又称蒸养釜/压蒸釜,是大型压力容器设备,用于灰砂砖、粉煤灰砖、加气混凝土砌块、新型轻质墙体材料,混凝土管桩等建筑制品的蒸压养护。河南太锅锅炉制造有限公司生产的FGZCS型蒸压釜设计、制造过程遵循GB150《钢制压力容器》、《压力容器安全技术监察规程》、JC720《蒸压釜》等国家和行业标准,并与郑州大学化工设备设计研究所合作对蒸压釜的各零部件受压、受力、载荷分布、应力分布等采用了有限元分析法在计算机上进行了演试,完善了强度计算,使该系列产品安全性、可靠性进一步达到了保证。
主要结构:
FGZCS型蒸压釜主体部分主要由釜体装置,釜盖装置,摆动装置,手摇减速器,安全联锁装置,支座,保温层,密封装置,管道阀门仪表等组成,附属部分包括阴汽排水和电控装置等。产品设计,制造安全可靠,结构合理、配套齐全,检测手段先进,质量比较稳定。(可根据用户不同要求设计,制造非标蒸压釜产品)。
适用范围:
蒸压釜目前应用于硅酸盐建筑制品外,还应用于化工、医药、橡胶、木材、石膏、玻璃、保温材料、纺工、军工等领域的制品蒸养。
主要特点:
1.本釜为钢制卧式筒型装置,釜盖采用整块16MnR钢板压制而成,釜盖法兰、釜体法兰采用16Mn整体希造加工而成。受压部件焊缝均按相关标准进行了热处理和严格的无损检查测。
2.釜门为活动开门结构,靠手摇减速机进行启闭,也可根据用户要求采用电动、气动、液动启闭。配备有完善的安全联锁保护装置,最大限度地避免了误操作隐患,确保了蒸压釜的安全运行和操作人员的安全生产。釜门开启型式有侧开和上开两种供用户选择。侧开式采用旋转臂式开门机构,转动灵活,低位操作,开启简单方便;上开式采用杠杆一开门机构,杠杆下端与釜门边接,上端装有配重装置,该型式开启轻便,釜侧占用空间小。
3.釜门密封采有专业厂家生产的进口橡胶密封圈,安装简单,密封性好,使用寿命长。
4.釜体支座针对不同部位,设置有固定支座、活动支座、端部专用支座三种形式。较好地适应了釜体的热胀冷缩,保证了蒸压釜的正常工作和使用寿命。
5.本釜设有安全阀,压力表、测温元件、进排汽阀、密封球阀、疏水阀等必要的阀门和仪表,并备有除污罐供用户选配使用。
6.本釜体内除有常规的蒸汽分配管和导轨外,我们更为用户着想,专门设置了密封汽防冲罩、疏水罩。
河南太锅锅炉蒸压釜产品技术参数表:
蒸压釜参数 | ||||||||||
型号 | 釜体内径m | 有效长度(m) | 最高工作 压力(Mpa) | 最高工作 温度(℃) | 设计压力 (Mpa) | 设计温度(℃) | 工作介质 | 长度L(mm) | 宽度W(mm) | 高度H(mm) |
FGZCS1.0-1.65X21 | Φ1.65 | 21 | 1.0 | 183 | 1.1 | 187 | 饱和蒸汽 | 21650 | 2619 | 2595 |
FGZCS1.3-1.65X21 | Φ1.65 | 21 | 1.3 | 195 | 1.4 | 198 | 21650 | 2619 | 2595 | |
FGZCS1.0-2X21 | Φ2.0 | 21 | 1.0 | 183 | 1.1 | 187 | 22300 | 2965 | 3225 | |
FGZCS1.0-2X29 | Φ2.0 | 29 | 1.0 | 183 | 1.1 | 187 | 30300 | 2965 | 3225 | |
FGZCS1.3-2X21 | Φ2.0 | 21 | 1.3 | 195 | 1.4 | 198 | 22300 | 2980 | 3240 | |
FGZCS1.0-2.5X24 | Φ2.5 | 24 | 1.0 | 183 | 1.1 | 187 | 25560 | 3214 | 3967 | |
FGZCS1.3-2.5X24 | Φ2.5 | 24 | 1.3 | 195 | 1.4 | 198 | 25560 | 3254 | 4017 | |
FGZCS1.5-2.5X29 | Φ2.5 | 29 | 1.5 | 201 | 1.6 | 204 | 30560 | 3304 | 4067 | |
FGZCS1.5-3.0X26 | Φ3.0 | 26 | 1.5 | 201 | 1.6 | 204 | 26925 | 3650 | 4842 | |
FGZCS1.5-3.2X30 | Φ3.2 | 30 | 1.5 | 201 | 1.6 | 204 | 32220 | 3880 | 6120 |
