产品展示 您当前所在位置:首页 > 产品展示 > 有机热载体炉

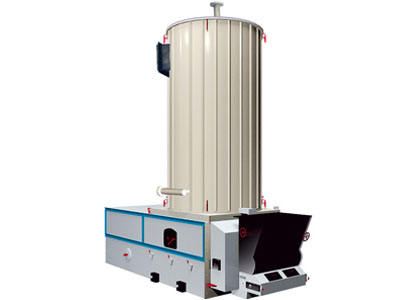

链条炉排燃煤、生物质有机热载体炉

更新时间:2019-06-09 09:27:51 点击次数:173次

产品特点:

YLL系列链条炉排有生物质机热载体炉,是一种立卧式新型热载体炉,在炉膛内布置了密排辐射受热管。炉膛左右二侧装有密集对流管束。采用轻型链条炉排实现机械加煤,配有鼓风机、引风机进行机械通风,并装有刮板式出渣机实现自动出渣。该炉前后拱采用新型的节能技术炉拱。燃料自煤斗落到炉排上,进入炉膛燃烧后,火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱,再由前烟箱折回锅内管束,通过后烟箱进入省煤器,然后由引风机抽引通过烟道至烟囱排向大气。

性能特点

1.受热面积大,升温、升压快;

2.有机热载体容积小,启动快;

3.快装出厂,安装工期短,投入运行快;

4.结构紧凑、占地面积小,基建投资省。

适用于:

1.化学工业--油脂化工、聚合工业、反应罐、蒸馏、浓缩。

2.塑料工业--塑料发炮、挤压定型。

3.纺织工业--树脂定型机、染色机、干燥室、高温机、滚筒机。

4.食品工业--蒸煮、干燥、植物油提炼。

5.纸品工业--包装纸箱的多层纸板、烘干、干燥。

6.其  它--金属电镀槽的加热、涂料缩合、干燥、医药工业蒸馏、还原、浓缩、脱水等。

技术参数:

YLL系列链条炉排立式有机热载体炉技术参数

型号

项目

YLL-240MA

YLL-350MA

YLL-500MA

YLL-700MA

YLL-1000MA

YLL-1200MA

YLL-1400MA

YLL-1900MA

供热量104Kcal/h

20

30

40

60

80

100

120

160

热效率 %

≥78

设计压力MPa

1.0

介质最高温度℃

320

配管连接口径DN(mm)

50

65

65

100

100

125

125

150

全系统装机容量KW

15.9

18.35

18.35

25.9

31.5

43.45

43.45

62.75

燃料种类

Ⅱ、Ⅲ类烟煤 生物质颗粒

燃煤量(Kg/h)

52

70

108

145

180

225

270

392

外型尺寸

长mm)

3600

4415

4415

4710

4710

4710

4710

5830

宽(mm)

1470,

1780

1780

2080

2170

2280

2280

2450

高(mm)

3210

3386

3881

4033

4608

4855

5430

5826

设备总重量(Kg)

7520

9690

9980

10886

11812

12980

13935

21680
